正常副鼻窦柯瓦氏位大多采用俯卧位摄影,从平片诊断角度观察,上颌窦囊肿,积液与炎性改变鉴别困难,时有误诊。
利用5×7英寸胶片对乳突等局部体位进行分格投照时,技术人员操作难度较大。胶片暗盒位置不容易放置准确,而且暗盒及其上面的遮光铅板容易移动,从而导致废片率高,患者重照次数增多。
通过多功能遥控床进行透视下点片能够解决以上两点技术,但检查费用是平片摄影的八到十倍,患者受X线辐射剂量也呈数倍增长,造成医疗资源的不必要浪费。笔者为克服现有技术的不足而设计制成整体结构呈“凹”字状,结构简单,使用方便,可使用小尺寸胶片匹配多用途X线辅助器摄影。现经验介绍如下:

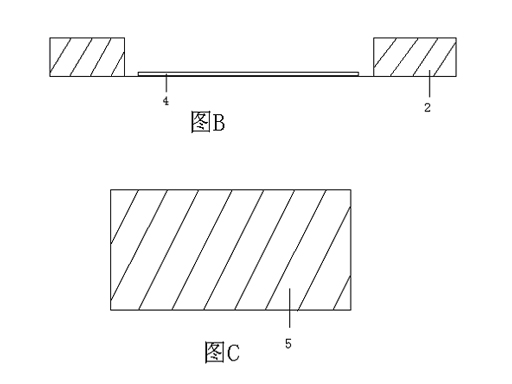

结构:本辅助器的实施例如图A,图B,图C,它的主体结构由木板2组成,呈“凹”字形状,其厚度小于暗盒厚度。“凹”字的背面用高效粘合剂粘接一层薄铁板3,薄铁板3上标有刻度及常用体位入射点。位于“凹”字凹陷处的薄铁板3上粘接一层铅板4,凹陷处的大小与5×7英寸暗盒1/2相同,铅板4的尺寸略小于5×7英寸暗盒的1/2。“凹”字状木板2的下方镶嵌有磁铁1。本实用新型还设置一体积略小于5×7英寸暗盒1/2的木质配件5,作为配件对乳突等局部体位投照时使用。
使用方法:柯氏位,将5×7英寸底片暗盒放在凹陷处,磁铁吸在胸片架金属托盘上,两侧用夹子卡好,被检着站立或坐于胸片架前,上额部及鼻尖紧贴于胸片架,头颅正中矢状面垂直于胶片,双手撑于两侧以保持身体平衡,中心线向足端倾斜50~100角,经眉间线射入胶片。瓦氏位,柯氏位投照完毕后,将片盒取出,反向放入辅助器。被检者外耳孔与颧弓连线垂直于胸片架。中心线经颧弓垂直射入胶片中心。许氏位,将5×7英寸片盒放入辅助器,并一起放入摄影台托盘中,对侧用配件顶紧。被检者俯卧摄影台上,头侧转,如标准头颅侧位。中心线向足端倾斜250角,自外耳孔后1cm经被检侧乳突穿出,辅助器许氏位标志处为胶片入射点。曝光完毕,头侧转1800,将片盒反向放入辅助器。同样方法摄取另一侧乳突。梅氏位,被检者仰卧摄影台上,下颌内收,头颅正中矢状面与台面呈450角,中心线向足端倾斜450角,经对侧眼眶上部自被检侧乳突尖部射至辅助器梅氏位标志处。另外,本辅助器对茎突,视神经孔等多种体位摄影也有一定的帮助作用,需要我们在实际工作中不断的开发利用。
优点:(1)可以进行副鼻窦柯瓦氏位的站立位或坐位摄影清晰显示上颌窦积液,提高诊断率。
(2)固定暗盒,使5×7英寸分格摄影投照更准确,操作更简单。
(3)减少局部体位摄影重照次数,使患者接受X线辐射剂量减低。
(4)使用小尺寸胶片摄影,可极大的减少废片,降低诊断成本。
(5)制作工艺简单,成本低廉,适用于各部位X线摄影使用。此工具可供同行的参考。
所有人:唐山工人医院 放射学科 洪常华技师
